Verankerungsplatte mit seitlichem Kondensatablauf Ø 130-150-180-200 mm

Lieferzeit
2-3 Tage
Von CHF 66.70
Auf Lager
Nur noch %1 verfügbar
SKU
Verankerungsplatte mit seitlichem Kondensatablauf_confi

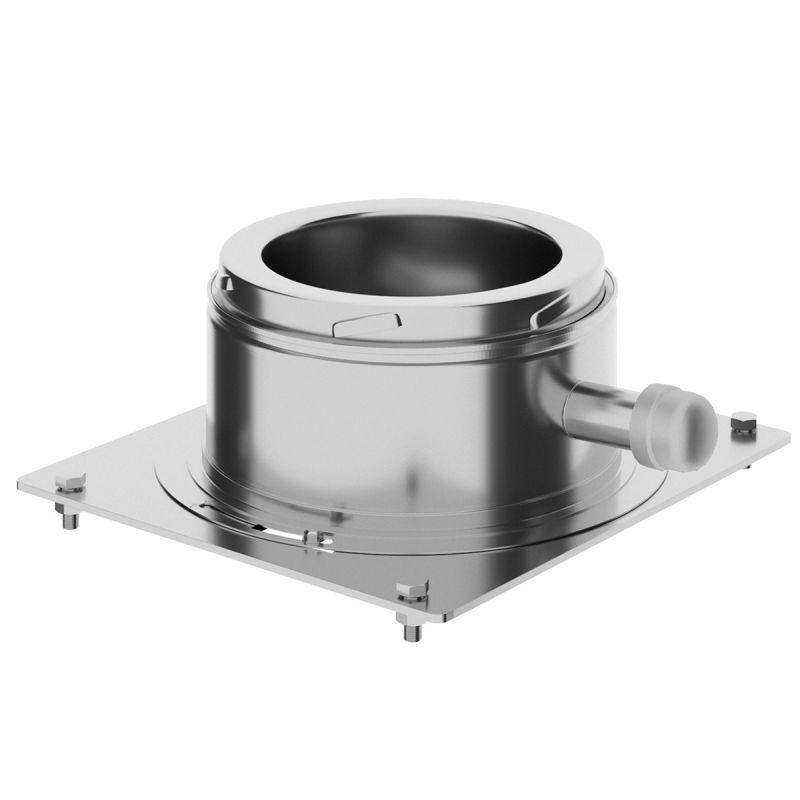

Die doppelwandige, mit Keramikfaser isolierte, Verankerungsplatte mit seitlichem Kondensatablauf bildet das unterste Bauelement des Edelstahlschornsteins bei einer Wandmontage. So kann entstandenes Kondenswasser gesammelt und über ein Ablaufrohr abgeleitet werden. Bei der Wandmontage wird die Verankerungsplatte mit seitlichem Kondensatablauf auf der Wandkonsole festgeschraubt. Bei der Bodenmontage wird die Bodenplatte direkt auf dem Fundament/Boden befestigt. Diese hat dann einen seitlichen Kondensatablauf.



Die Verankerungsplatte ist mit den Durchmessern 130 mm bis 200 mm erhältlich.



Die Maße der Grundplatte sehen wie folgt aus:



Innendurchmesser 80 mm: 21 cm x 21 cm - Abstand zw. den Schrauben: 15 cm / 18 cm

Innendurchmesser 100 mm: 21 cm x 21 cm - Abstand zw. den Schrauben: 15 cm / 18 cm

Innendurchmesser 130 mm: 28 cm x 22,5 cm - Abstand zw. den Schrauben: 25 cm / 21cm

Innendurchmesser 150 mm: 30,5 cm x 25 cm - Abstand zw. den Schrauben: 27,5 cm / 21cm

Innendurchmesser 180 mm: 33 cm x 27,5 cm - Abstand zw. den Schrauben: 30 cm / 21cm

Innendurchmesser 200 mm: 35,5 cm x 30 cm - Abstand zw. den Schrauben: 32,5 cm / 21cm



Achten Sie auf die Angabe der Materialnummern z.B. 1.4404 oder 1.4301!

Wird die Materialnummer nicht angegeben, handelt es sich möglicherweise um die günstigere, ferritische (bzw. magnetische) Variante.

Twist-Lock
System ES-Twist-Lock
Oberfläche Doppelwandiges Edelstahlschornsteinrohr
Isolierung Isolierung aus 25 mm keramischer Faser
Korrosionsklasse V2
Kraftstoffe Feste Brennstoffe (Holzofen), Öl und Gas
Verwendung Feste Brennstoffe (Holzofen), Öl und Gas
Freistehend maximal 3 m ab der letzten Befestigung
Befestigung 1 Edelstahlschornstein- Wandhalter alle 4m
Materialstärke 0,5 mm
Innenmaterial Edelstahl V4A 1.4404
Außenmaterial Edelstahl V2A 1.4301
Maximale kontinuierliche Temperatur 600°C
Rußfeuerbeständig Ja, 1000°C
Mindestsicherheitsabstand 50 mm / 75 mm
Nennweite 80 mm / 100 mm / 130 mm /
150 mm / 180 mm / 200 mm

Original Twist-Lock System

Das Twist-Lock-System spart wertvolle Montagezeit, ermöglicht eine mühelose Installation des Edelstahlschornsteins und sorgt dank des intelligenten Drehmechanismus der Elemente für Stabilität.

Langlebige Qualität

Hochwertiges 316L (1.4404) Edelstahl-Innenrohr und 304 (1.4301) Außenrohr, professionell geschweißt und verarbeitet - die Lösung für zuverlässige Beständigkeit.

30 Jahre Erfahrung als Edelstahlschornsteinhersteller

Mit der Gründung im Jahr 1993 verfügen wir mittlerweile über mehr als 30 Jahre Erfahrung in der Herstellung von Edelstahlkaminen. Als Familienunternehmen bieten wir nicht nur eine langfristige Perspektive, sondern auch die Zuverlässigkeit, die Sie von einem langfristigen Partner erwarten können.

Logistik Zentrum in Bremen und professionelle Beratung

Unser Versandzentrum garantiert eine schnelle und reibungslose Abwicklung Ihrer Bestellung. Darüber hinaus steht Ihnen unsere Hotline zur Verfügung, um Sie bei der Planung zu unterstützen und alle Ihre Fragen zu Ihrem Edelstahlschornstein zu beantworten. Hier finden Sie unser Team - Link zum Team.

conduit isole

Sicherheit geht vor

Mit unserem deutschen Fachwissen im mechanischen Design garantieren wir eine signifikante Steigerung der Stabilität unserer Produkte. Unsere außergewöhnliche Wertschätzung für die verwendeten Materialien und unsere Hingabe zum Detail sind wesentliche Elemente, die sich in jedem Aspekt der Herstellung unserer Edelstahlschornsteine widerspiegeln.

production

Moderne Produktion mit exzellentem Qualitätsmanagement

Unsere doppelwandigen Edelstahlschornsteine tragen stolz die deutschen TÜV- und DIN-Siegel, das europäische CE-Zertifikat und das amerikanische UL-Siegel. Die Einhaltung der ISO 9001 garantiert eine erstklassige Produktionsqualität.

Ihr Ansprechpartner für alle Arten von Edelstahlschornsteinen

Von Privathäusern bis hin zu großen Industrieanlagen können Sie sich auf uns verlassen.

Zusammen mit unserem Mutterkonzern entwickeln wir Industrie Schornsteine bis zu 130 Meter Höhe und 6 Meter Durchmesser.

REFERENZFOTOS

Benötigen Sie ein Angebot?

Fordern Sie ein kostenloses und unverbindliches Angebot an.

Hier klicken
×

Unsere verstellbaren Schiebeelemente, auch bekannt als verstellbares Längenelement, aus doppelwandigem Edelstahlschornsteinrohr lassen sich dank unseres Twist-Lock-Systems fachgerecht verbinden.

Dank unseres Twist-Lock-Installationsystems können Sie Ihren Edelstahlschornstein selbst und problemlos installieren. Unsere Schiebeelemente sind in verschiedenen Längen und Durchmessern erhältlich.

Die Isolierung unserer Schiebeelemente ermöglicht eine äußerst effiziente Rauchableitung in Ihrem Edelstahlschornstein.

Unsere Schiebeelemente oder verstellbare Längenelemente sind mit der Twist-Lock-Technologie ausgestattet, um Ihren Edelstahlschornstein einfach zu installieren.

Je nach Bedarf sind verschiedene Längen und Durchmesser erhältlich: 30-50 cm oder 50-85 cm.

Das verstellbare Schiebeelement wird häufig verwendet, um horizontal durch die Wand zu führen.

×
