Prüföffnung ID 130-150-180-200 mm
BAUSATZINHALT
- Bausatzinhalt 80-100-130-150-180-200
| Inhalt des Bausatzes 130-150-180-200 mm | ||||||||||
| Bausatz | Längenelement 1000 mm | Längenelement 500 mm | Reinigungsklappe | 90° T-Stück | Verbindungskupplung / Adapter | Wandrosette | konische Mündung | Klemmband | Verankerungsplatte | Wandhalterung |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,2m | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 5 | 1 | 1 |
| 2,7m | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,2m | 2 | 0 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,7m | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,2m | 3 | 0 | 1 | 1 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,7m | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,2m | 4 | 0 | 1 | 1 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,7m | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 9 | 1 | 1 |
| 6,2m | 5 | 0 | 1 | 1 | 1 | 1 | 1 | 9 | 1 | 2 |
| 6,7m | 5 | 1 | 1 | 1 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 1 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,7m | 6 | 1 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,2m | 7 | 0 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,7m | 7 | 1 | 1 | 1 | 1 | 1 | 1 | 12 | 1 | 2 |
| 9,2m | 8 | 0 | 1 | 1 | 1 | 1 | 1 | 12 | 1 | 3 |
| 9,7m | 8 | 1 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,2m | 9 | 0 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,7m | 9 | 1 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 11,2m | 10 | 0 | 1 | 1 | 1 | 1 | 1 | 14 | 1 | 3 |
| 11,7m | 10 | 1 | 1 | 1 | 1 | 1 | 1 | 15 | 1 | 3 |
| 12,2m | 11 | 0 | 1 | 1 | 1 | 1 | 1 | 15 | 1 | 3 |

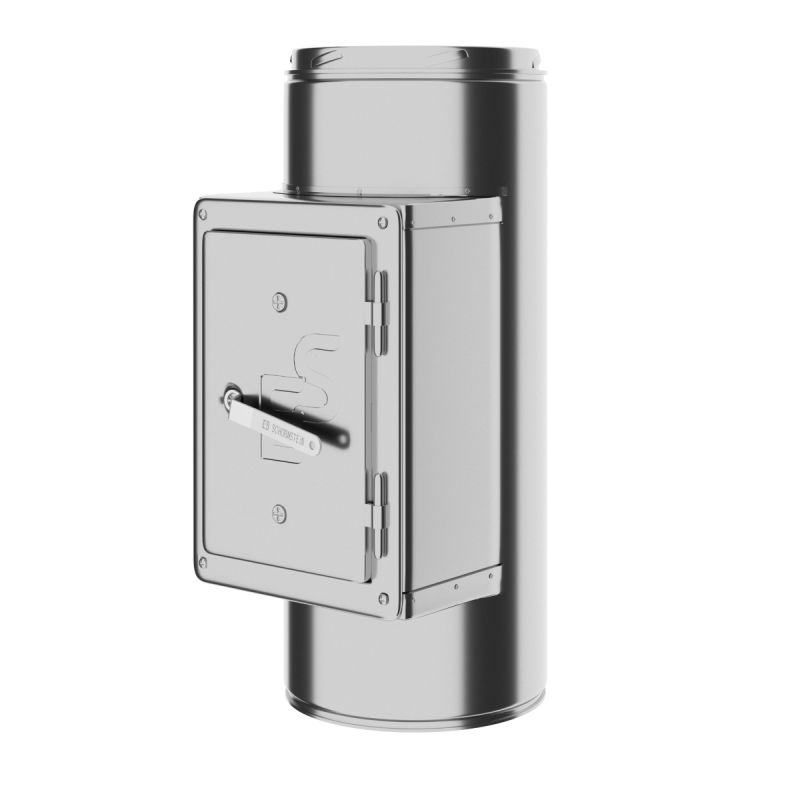

Die doppelwandige Prüf- bzw. Reinigungsöffnung mit Revisionstür ermöglicht die zukünftige Reinigung durch Ihren Schornsteinfegermeister. Durch die Verwendung einer Prüföffnung (umgangssprachlich auch T-Stück genannt) ist es möglich zu überprüfen, ob sich Verunreinigungen im Schornstein befinden. Das Edelstahlelement wird mittels Twist-Lock Verbindung über dem Kondensatableiter und unter dem T-Stück festgeschraubt. Zusätzlich wird es immer durch ein Klemmband gesichert.
Die Prüföffnung ist in den verschiedenen Durchmessern von 130 mm bis 200 mm erhältlich und hat eine Höhe von 475 mm.
Technische Daten:
Material: Edelstahl 1.4301 Außenrohr; 1.4404 Innenrohr
Typ: Doppelwandig
Materialstärke: 0.5 mm
Isolationsstärke: 25 mm
Korrosionsklasse: V2
Temperatur Klasse: T600
Dichtheitsklasse: N1
Betriebsbedingungen: Gas - Öl - Holz - Kohle
Anwendungstemperatur: 600° C Dauerhaft/ 1000° C ausbrenngeprüft - höchste Stufe
Achten Sie auf die Angabe der Materialnummern z.B. 1.4404 oder 1.4301!
Wird die Materialnummer nicht angegeben, handelt es sich möglicherweise um die günstigere, ferritische (bzw. magnetische) Variante.
| System | ES-Twist-Lock |
| Oberfläche | Doppelwandiges Edelstahlschornsteinrohr |
| Isolierung | Isolierung aus 25 mm keramischer Faser |
| Korrosionsklasse | V2 |
| Kraftstoffe | Feste Brennstoffe (Holzofen), Öl und Gas |
| Verwendung | Feste Brennstoffe (Holzofen), Öl und Gas |
| Freistehend | maximal 3 m ab der letzten Befestigung |
| Befestigung | 1 Edelstahlschornstein- Wandhalter alle 4m |
| Materialstärke | 0,5 mm |
| Innenmaterial | Edelstahl V4A 1.4404 |
| Außenmaterial | Edelstahl V2A 1.4301 |
| Maximale kontinuierliche Temperatur | 600°C |
| Rußfeuerbeständig | Ja, 1000°C |
| Mindestsicherheitsabstand | 50 mm / 75 mm |
| Nennweite | 80 mm / 100 mm / 130 mm / 150 mm / 180 mm / 200 mm |
Original Twist-Lock System
Das Twist-Lock-System spart wertvolle Montagezeit, ermöglicht eine mühelose Installation des Edelstahlschornsteins und sorgt dank des intelligenten Drehmechanismus der Elemente für Stabilität.
Langlebige Qualität
Hochwertiges 316L (1.4404) Edelstahl-Innenrohr und 304 (1.4301) Außenrohr, professionell geschweißt und verarbeitet - die Lösung für zuverlässige Beständigkeit.
30 Jahre Erfahrung als Edelstahlschornsteinhersteller
Mit der Gründung im Jahr 1993 verfügen wir mittlerweile über mehr als 30 Jahre Erfahrung in der Herstellung von Edelstahlkaminen. Als Familienunternehmen bieten wir nicht nur eine langfristige Perspektive, sondern auch die Zuverlässigkeit, die Sie von einem langfristigen Partner erwarten können.
Logistik Zentrum in Bremen und professionelle Beratung
Unser Versandzentrum garantiert eine schnelle und reibungslose Abwicklung Ihrer Bestellung. Darüber hinaus steht Ihnen unsere Hotline zur Verfügung, um Sie bei der Planung zu unterstützen und alle Ihre Fragen zu Ihrem Edelstahlschornstein zu beantworten. Hier finden Sie unser Team - Link zum Team.
Sicherheit geht vor
Mit unserem deutschen Fachwissen im mechanischen Design garantieren wir eine signifikante Steigerung der Stabilität unserer Produkte. Unsere außergewöhnliche Wertschätzung für die verwendeten Materialien und unsere Hingabe zum Detail sind wesentliche Elemente, die sich in jedem Aspekt der Herstellung unserer Edelstahlschornsteine widerspiegeln.
Moderne Produktion mit exzellentem Qualitätsmanagement
Unsere doppelwandigen Edelstahlschornsteine tragen stolz die deutschen TÜV- und DIN-Siegel, das europäische CE-Zertifikat und das amerikanische UL-Siegel. Die Einhaltung der ISO 9001 garantiert eine erstklassige Produktionsqualität.
Ihr Ansprechpartner für alle Arten von Edelstahlschornsteinen
Von Privathäusern bis hin zu großen Industrieanlagen können Sie sich auf uns verlassen.
Zusammen mit unserem Mutterkonzern entwickeln wir Industrie Schornsteine bis zu 130 Meter Höhe und 6 Meter Durchmesser.
| Lieferzeit | 2-3 Tage |
|---|
-
